전체 라인 펌프 제조 기계 - 곰팡이 설계, 주름, CNC 가공, 밀링 및 롤링, PVD 코팅

핵심 솔루션:

투자 프로젝트

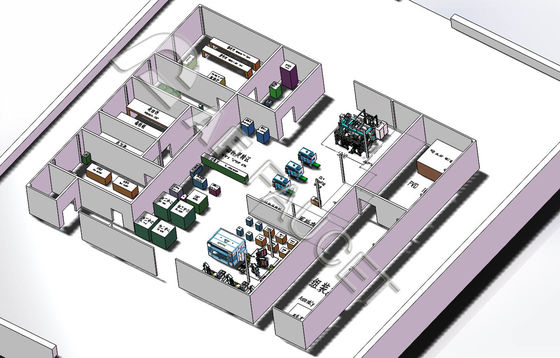

식물 전체 설계

시장 협의

기계

기술자 교육

기술 이전 기술

펌프의 주요 생산 절차는 주름, 기계 가공, 표면 처리, 조립 및 테스트 등을 포함한다. .

1캐스팅 과정

a. 제품 설계

b. 곰팡이 설계 및 제조

c. 곰팡이의 수리 및 유지보수

d. 모래 섞기/믹서기

e. 샌드 코어 블로어

f. 저압 진사 주사기/중량 주사기

g. 모래 청소기

h. 톱기

가장 중요한 생산 절차는 주름이다. 주름 과정에서 펌프 몸에서 물 채널을 형성하기 때문에 모래 코어의 품질은이 생산 과정에서 중요한 역할을합니다.단단 한 핵 은 얇은 모래 와 단단 해 주는 물질 을 가지고 핵 상자 에서 가열 함 으로 만들어진다.

핵심은 얇은 모래로 만들어지고 그것은 주름 동안 펌프 몸의 수로를 형성

모래핵 생산

양조 도중, 껍질 폼 은 물 과 그래피트 목욕탕 에 담겨 있다. 작업자 는 폼 안 에 핵 을 넣고 압축 공기 를 사용 하여 껍질 폼 에서 풀 모래 를 제거 한다.

핵은 곰팡이 안에 배치됩니다.

그 덩어리 는 밀폐 되고, 덩어리 가름 의 불타는 뜨거운 덩어리 에 놓인다. 덩어리 가름 에서 3 톤 의 녹은 청동 을 껍질 덩어리 로 만들어낸다.핵 은 곰팡이 안 에서 수 도로를 열어 둡니다, 기술 부품이 설치되어 있으며 물이 펌프를 통해 흐릅니다.

녹은 청동은 껍질 모양으로 흘러갑니다.

펌프 의 중심부 는 펌프 의 내부 에서 제거 되고, 그 다음 에 금속 공 이 장착 된 밀링 에서 돌리면서 제거 된다.

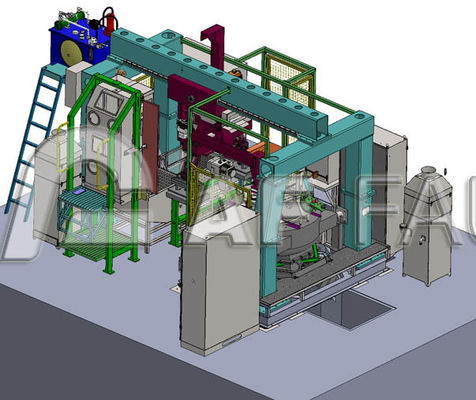

LPDC 발사 단계

발사소에서 배달된 냉각 펌프 부위는 톱으로 서로 분리되며, 발사 과정에서 필요했지만 완전한 펌프에 포함되지 않은 모든 부품은 제거됩니다.

2가공

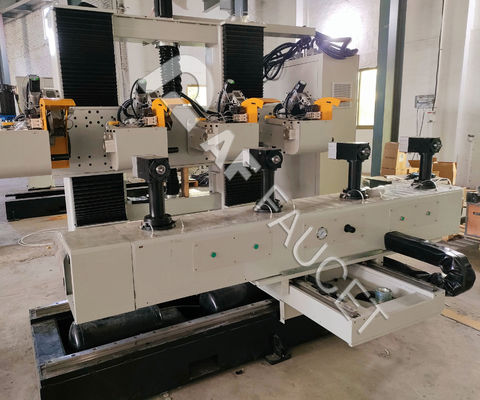

굽은 후 구리 주름을 얻으려면 CNC 숫자 제어 기계 도구와 다른 기계 도구를 사용하여 구리 주름을 가공하고그리고 위치 도면 요구 사항을 충족.

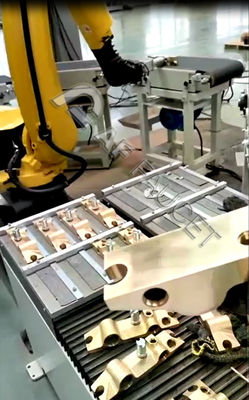

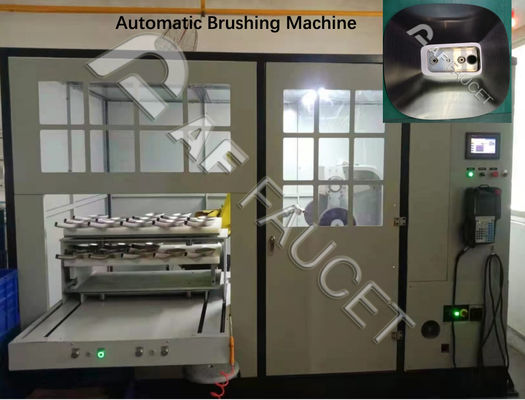

가공이 완료 된 후 가공, 거친 표면 및 표면의 구멍을 제거하고 제품 표면에는 명백한 모래 구멍과 구멍 결함이 없도록하십시오.밀링, 폴리싱 가공, 닦은 후, 고속 회전 바퀴를 사용하여 작업 조각 표면을 깎아 매끄럽고 밝게 만들고 제품 표면의 밝기를 높입니다.

3표면 처리

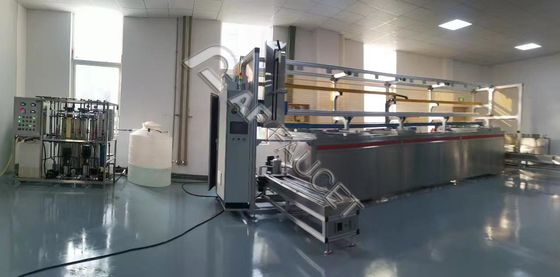

매트 및 브라이트 크롬 전자기 선, PVD (물리 증기 퇴적) 진공 코팅 프로세스.

4부속품 프로세스

펌프에 사용되는 샤프트, 나그네트, 나그네트 등은 구리 막대에서 구리 조각으로 만들어지고 압축해야합니다.그리고 그 다음 가공 기술자의 필요에 따라 가공 스레드, 일반적으로 탭으로 알려져 있습니다.

5집회

플래팅 후 시험에 통과 한 후 플래팅, 다음 조립 과정에. 조립은 특정 순서와 기술에 따라 펌프 구성 요소를 포함하는 처리입니다.펌프 제품 전체 세트가 될, 그리고 제품 설계 프로세스의 기능을 안정적으로 실현합니다.

6테스트

생산 라인을 구축하고 각 제조 절차의 품질을 향상시키는 데 도움이 되도록 저희에게 연락하십시오.
