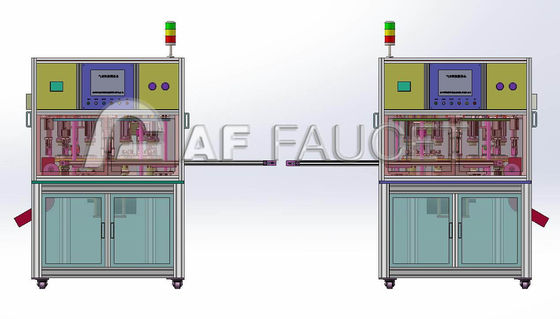

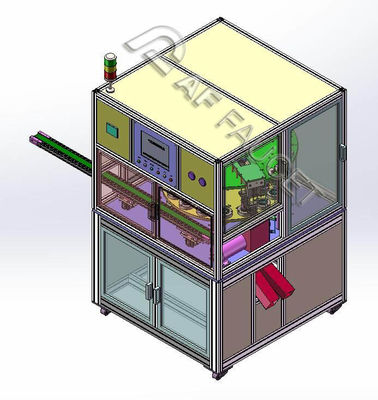

RTAF-CA006-HFI-높고 평평한 발 밸브 코를 위한 완전 자동 검사 기계

이 시험 기계는 독점적으로 세라믹 카트리지의 공기 누출 및 토크 검출을 위해 설계되었습니다.

• 공기 밀도 검출 (공기 누출 시험): 가스 입구에 가스를 넣는다. According to the micron air pressure difference detected by high precision and high sensibility devices to check if there is increased pressure in the sealing space and judge the air tightness performance.

• 카트리지는 톱크 검출: 센서와 밸브 코어의 회전 톱크를 갖춘 서보 시스템으로 제품이 자격을 갖춘지 검출합니다.

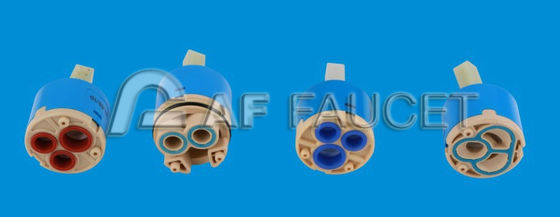

1적용: 25/35/40mm 세라믹 카트리지의 품질 검사 (고발 및 평평 발 모델): 누출, 토크, 등

2안정적인 동작, 20시간까지 계속 작동합니다.

3테스트 사이클 시간: 8 초, 고객의 테스트 표준에 따라 생산성: 3000 ~ 3400 세트 / 8 시간

4작업 조각은 조작자에 의해 라인에 잡히고 검출 된 시간은 고객의 요청에 따라 사용자 정의됩니다.

5이 테스트 기계는 친환경, 친환경 기술입니다.

주요 모듈

1업로드 시스템: 이 공급 시스템에는 모터, 컨베이어 벨트, 분할 메커니즘, 분할 장치 등이 있습니다. 카트리지와 손잡이는 수동으로 요청 된 방향으로 배치됩니다.다음으로 조작자 작업 스테이션으로 전송, 조작자는 검출 부위에 카트리지를 잡고 업로드 작업을 완료합니다.

2탐지 시스템: 누출 기기, 분석기, 데이터 획득 기기, 힘 센서, 서보 시스템, 송신기, 데이터 수집기, 데이터 디스플레이 등누출 장치와 힘 센서는 분석기를 통해 탐지 변수를 송신기에 전송합니다., 데이터 수집기 등, 송신기에 의해 수신된 데이터를 PLC 중앙 프로세서에 의해 식별하여 탐지 과정을 완료합니다.

3전송 시스템: 이 시스템은 모터, 디바이더, 컨트롤러, 고정 장치, 광 전기 위치 및 기타 기계 부품으로 구성됩니다.

A: 기계가 작동 시작, 공급 조작자는 카트리지를 잡고 분할 된 로딩 스테이션에 배치합니다.

B: 모든 7개의 탐지 스테이션 테스트를 통과한 후, 누출 및 토크 검사로딩 조작기는 제품을 잡고 자격 또는 자격 없는 영역에 배치하고 운송 라인을 통해 다음 작업 절차에 전달됩니다.. "

4. 운영 및 제어 시스템: PLC + 터치 화면 모든 감지 된 데이터를 제어합니다.

작업 환경

작업 환경 온도: 0 ≤ 45 °C

습도: 20 ≤ 90% RH

전원 공급: 단相 220VAC, 50Hz, 1.5KVA

압축 공기: 4kgf/cm, 허용: ±10%

설치 면적: 2000mmX1300mmX1900mm

강한 자기 구역, 작업장에서 유해 가스 없습니다

1. 밸브 코어 품질 검사 자동 라인 (공기 누출, 밀착 등에 대한 검사)


2. 주요 운영 및 제어 시스템:

   생산 라인 전체의 작업 절차를 모니터링: 각 작업 스테이션의 생산 처리량;

   생산 품질 그래프

   오작동 알람, 각 모듈과 부품에 대한 문제 촬영 등



우리는 고객의 제품, 생산 처리량 및 워크샵의 레이아웃 계획에 따라 사용자 정의 라인을 제공합니다. 무료 상담을 위해 저희에게 연락하십시오. 턴키 서비스가 제공됩니다.
